1000L全自動化工液體自動灌裝機是一種專門用于化工行業中大容積液體灌裝的設備，以下是對其詳細介紹：

一、設備概述

1. 定義與用途

• 1000L全自動化工液體自動灌裝機是一種自動化程度高的灌裝設備，專為化工行業中各種液體化學品的灌裝而設計。它能夠實現對大容量化工液體的精確、高效灌裝，滿足化工企業在生產、包裝過程中的需求，適用于各類腐蝕性、粘性等不同特性的化工液體產品。

2. 自動化程度

• 該設備具備高度自動化的特點，整個灌裝過程從容器的輸送、定位、灌裝、封口到成品輸出，均無需人工干預，大大提高了生產效率和灌裝精度，同時減少了人工操作可能帶來的安全隱患和誤差。

二、主要組成部分

1. 輸送系統

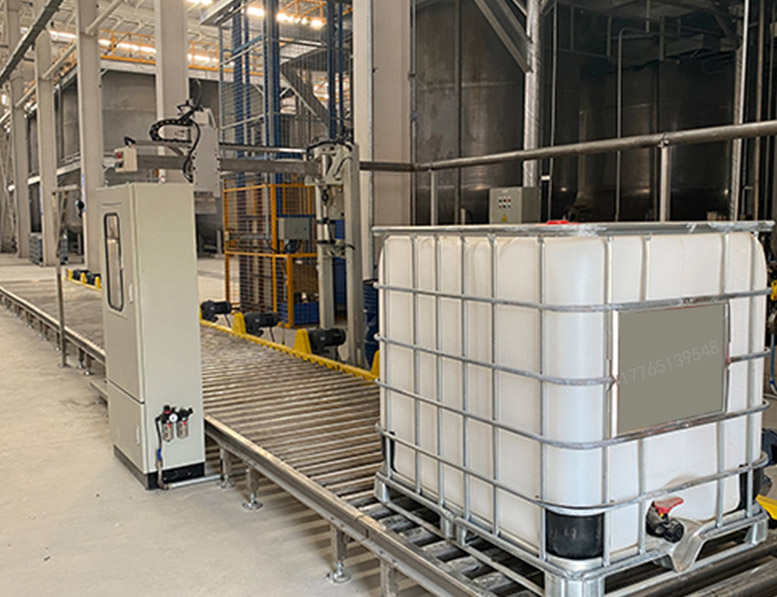

• 進桶輸送：通常采用重型滾筒輸送機或鏈板輸送機，以適應1000L大型容器的重量。這些輸送機具有高強度的結構和穩定的輸送能力，能夠將空桶平穩地輸送到灌裝區域。輸送速度可根據生產需求進行無級調速，確保與自動灌裝機的灌裝節奏相匹配，保證灌裝過程的連續性。

• 出桶輸送：灌裝封蓋后的重桶通過專門的出桶輸送系統送出。考慮到1000L桶的體積和重量，輸送機的設計要確保桶在輸送過程中的穩定性，避免桶體傾斜或翻滾導致物料泄漏等問題。

2. 灌裝系統

• 灌裝頭：一般配備多個大型灌裝頭，以滿足1000L桶的灌裝需求。灌裝頭的設計采用特殊的防滴漏和防飛濺結構，確保物料能夠均勻、快速地流入桶內，并且能夠適應高粘度、腐蝕性等特殊化工液體的灌裝。

• 物料供應系統：包括大型儲液罐、高性能泵和大口徑管道等。儲液罐用于儲存大量的待灌裝化工液體，其材質通常選用耐腐蝕的不銹鋼或其他特殊合金材料。泵負責將物料從儲液罐中抽出并輸送到灌裝頭，要求泵具有較高的揚程和流量，以滿足快速灌裝的要求。

• 計量裝置：采用高精度的稱重傳感器或流量傳感器，實時監測灌裝量。由于化工液體的價值較高且對灌裝精度要求嚴格，計量裝置的準確性至關重要。通過先進的控制系統，可以根據預設的灌裝量精確控制物料的流量，當達到設定的灌裝量時，灌裝頭會自動停止灌裝，確保每個桶的灌裝量都符合要求。

3. 封口系統

• 封蓋機：對于1000L化工桶的封口，一般采用壓蓋機或鎖蓋機。壓蓋機會通過機械壓力將蓋子緊緊地壓在桶口上，確保密封性；鎖蓋機則通過旋轉的方式將帶有特殊鎖扣的蓋子鎖定在桶口上，提供更高的安全保障。

• 蓋子輸送與定位：自動送蓋裝置將蓋子輸送到封蓋位置，并通過精確的定位裝置確保蓋子準確地對準桶口，以便封蓋機能夠順利地完成封口操作。

4. 控制系統

• PLC控制：核心部件采用可編程邏輯控制器（PLC），它能夠對整個自動灌裝機的運行進行精確控制。PLC具有強大的功能和高度的可靠性，可編程性強，能夠根據不同的灌裝需求靈活調整設備的參數，如灌裝量、灌裝速度、輸送速度等。

• 人機界面：配備了直觀、友好的人機界面，通常采用觸摸屏操作。操作人員可以通過人機界面方便地設置設備的各種參數，啟動和停止設備運行，監控設備的運行狀態和故障信息。同時，人機界面還可以顯示生產數據，如灌裝量、生產速度、累計產量等，便于生產管理和質量控制。

5. 其他輔助部件

• 氣源系統：為設備的氣動元件提供壓縮空氣，如氣缸、閥門等。氣源系統包括空氣壓縮機、儲氣罐、過濾器、油水分離器等，確保氣動元件的正常運行。考慮到化工環境的特殊性，氣源系統還具備良好的防爆性能，以防止火花產生引發安全事故。

• 電氣系統：為設備的各個部件提供電力供應，包括電機、傳感器、控制器等。電氣系統具有過載保護、短路保護、漏電保護等功能，確保設備的安全運行。同時，電氣系統的布線和接地設計嚴格遵循安全標準，防止因電氣故障引發火災或觸電事故。

• 防爆裝置：由于化工液體大多具有易燃易爆的特性，1000L全自動化工液體自動灌裝機通常配備完善的防爆裝置。防爆裝置包括防爆電機、防爆開關、防爆燈具、靜電消除器等，確保設備在運行過程中不會產生火花或靜電積聚，從而避免引發爆炸事故。

三、工作原理

1. 進桶與定位

• 空桶通過進桶輸送系統進入灌裝區域，輸送過程中經過精確的定位裝置，將桶準確地定位在灌裝位置。定位裝置通常采用機械定位或光電定位技術，確保桶的位置準確無誤，為后續的灌裝和封口操作做好準備。

2. 灌裝物料

• 物料從大型儲液罐中被泵抽出，通過大口徑管道輸送到灌裝頭。灌裝頭根據控制系統的指令，將物料灌裝到已經定位好的1000L桶內。在灌裝過程中，計量裝置實時監測灌裝量，當達到預設值時，灌裝頭自動停止灌裝，確保灌裝量的精確性。同時，為了減少物料在灌裝過程中的沖擊和飛濺，灌裝頭的設計采用了特殊的緩沖結構和流體力學原理。

3. 封口操作

• 灌裝完成后，輸送系統將桶輸送到封口位置。封蓋機將蓋子準確地對準桶口，然后進行壓蓋或鎖蓋操作，確保桶口密封良好。在封口過程中，通過精確的控制和較大的機械壓力或鎖扣力度，保證蓋子與桶口緊密連接，防止物料泄漏和外部雜質進入。

4. 成品輸出

• 封蓋完畢的滿桶通過出桶輸送系統輸出，進入下一個生產環節或儲存區域。在輸出過程中，設備會對滿桶進行再次檢查，確保封口完好和桶體無損壞，合格的產品才能進入下一工序。

四、設備特點

1. 高精度灌裝

• 采用先進的計量裝置和控制系統，能夠實現高精度的灌裝，灌裝誤差可以控制在±0.5%以內，滿足化工行業對物料灌裝精度的嚴格要求，確保產品質量的穩定性和一致性。

2. 高效生產

• 全自動化的操作流程和多工位同時工作的設計，使得生產效率大幅提高。每小時可以灌裝幾十桶甚至上百桶1000L的化工液體產品，大大提高了企業的生產能力，降低了生產成本。

3. 安全可靠

• 設備具有多種安全保護裝置，如防爆裝置、緊急停車按鈕、防護門等，確保操作人員的人身安全和設備的正常運行。同時，設備的各個部件均采用防腐、耐磨的材料制造，能夠適應化工液體的腐蝕性和磨損性，延長設備的使用壽命。

4. 易于維護

• 設備的結構設計合理，各個部件易于拆卸和安裝，便于日常的維護保養和故障排除。關鍵部件采用知名品牌的產品，質量可靠，使用壽命長，減少了設備的維修頻率和維護成本。
